TOP > 業務実績 > 佐久橋橋詳細設計



発注者名 長野県佐久建設事務所
業務名 平成24年度 社会資本整備総合交付金(道路)事業に伴う橋梁詳細設計業務委託
業務箇所 (主)佐久小諸線 佐久市 岸野~高瀬(1)
業務概要 橋梁詳細設計 L=259.9m
上部工 単純トラス+4径間連続鈑桁
下部工 逆T式橋台2基、壁式橋脚4基
基礎工 場所打ち杭基礎6基

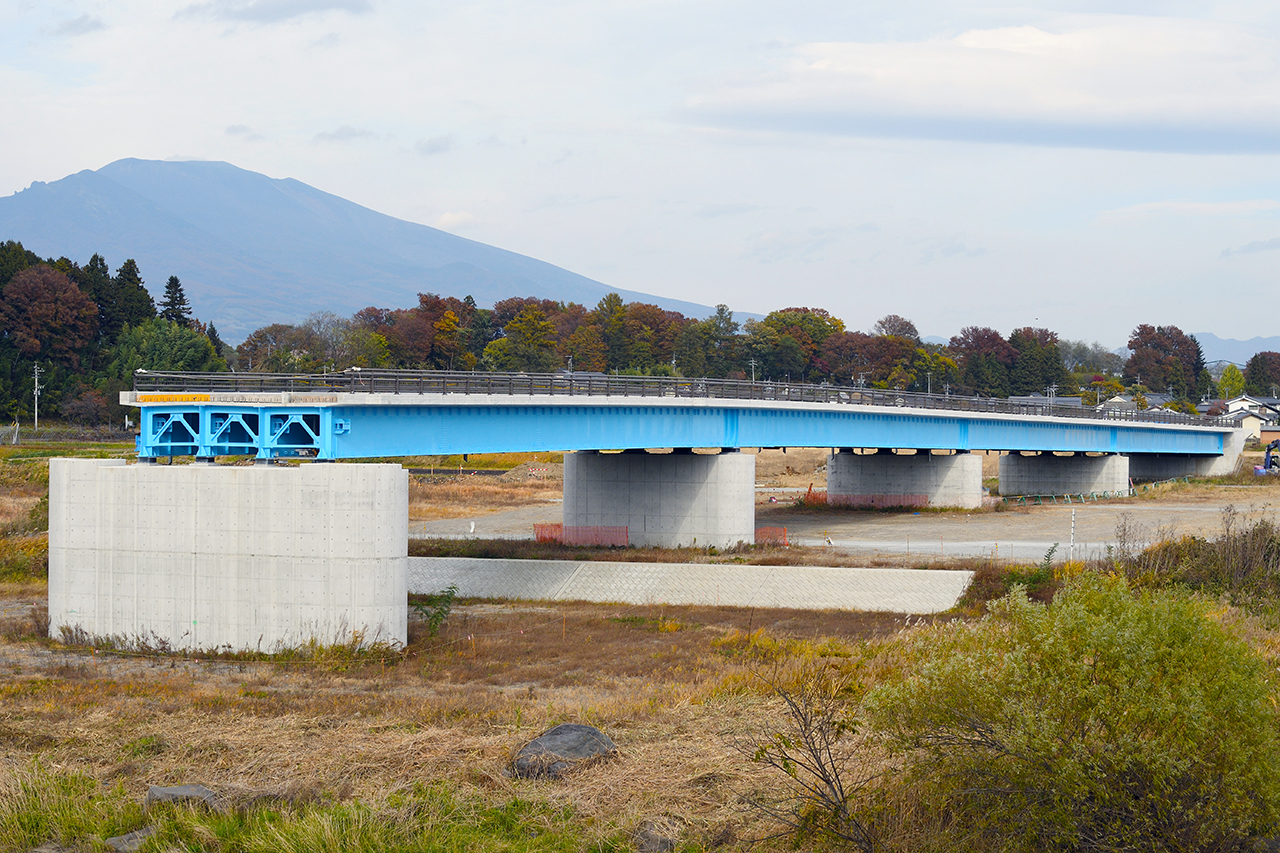

コメント 本件は(主)佐久小諸線の改良に伴い架け替えが予定される佐久橋詳細設計業務(橋長249.2m)である。過年度に予備設計が実施されており、渡河する千曲川の流路状況や地元感情に配慮した結果、既設橋と類似構造のトラス橋と連続鈑桁の複合構造の上部工形式が選定された。下部工は橋台2基と橋脚4基の全6基であるが、地質調査結果から河川左岸寄りのA1橋台及びP1、P2橋脚については支持層位置が深いため場所打ち杭基礎を採用した。一方、右岸寄りのP3、P4橋脚及びA2橋台については良好な支持層が浅い位置より確認されたため、直接基礎を採用するものとした。なお、P1橋脚において鋼矢板土留め工計画を併せて実施している。
